Строительные леса ЛСП-60

Рамные строительные леса ЛСП-60 предназначены для фасадных работ и кирпичной кладки на высоте до 60 метров. Применяются при отделке высотных зданий, монтаже фасадных систем, реставрации и утеплении. Конструкция выдерживает нагрузку до 200 кг/м², оснащена настилами из влагостойкой фанеры, ограждениями и лестницами для подъёма рабочих.

Вы можете купить ЛСП-60 или взять в аренду на необходимый срок. Доставка по Москве и Московской области осуществляется собственным транспортом. Оборудование сертифицировано, предоставляются паспорта.

• Назначение изделия
• Комплектность
• Устройство и принцип работы
• Монтаж и демонтаж лесов
• Эксплуатация лесов
• Указание мер безопасности
• Транспортирование и хранение
• Гарантии изготовителя
• Приложения

Все металлические части имеют износоустойчивое полимерное покрытие.

Назначение изделия

Рамные приставные конструкции ЛСП-60 предназначены для отделочных и ремонтных работ на фасадах зданий и каменной кладки высотой до 60 метров.

Комплектность

ЛСП-60 1020 м2 (20х51) с двумя рабочими ярусами

Общий вес комплекта: 3850кг.

Примечание: 1. По требованию заказчика допускается поставка некомплектно, отдельными элементами. 2. Ограждения (количество ярусов с ограждениями), ограждения лестничных маршей, бортовые доски, крепления бортовых досок, настил, грозозащита, деревянные подкладки комплектуются по дополнительному согласованию с заказчиком.

Устройство и принцип работы

3.1. Конструкция (см. общий вид) собирается из следующих элементов: рам без лестницы (1), рам с лестницей (2), горизонтальных (3) и диагональных (4) связей, регулируемых и нерегулируемых опор (5), элементов крепления к стене (6), ригелей (7).

3.2. Нижний ряд рам опирается на опорные пяты или винтовые опоры, которые устанавливаются на деревянные подкладки.

3.3. Рамы с лестницами и без лестниц наращиваются друг другом до нужной высоты. Рамы с лестницей устанавливаются в первом или во втором ряду в каждом ярусе и служат для подъема рабочих.

3.4. Рамы, с целью устойчивости, связываются между собой диагональными связями в шахматном порядке со стороны улицы и горизонтальными связями со стороны стены (смотри схему установки). На рамах предусмотрены замки с фиксатором для крепления диагональных и горизонтальных связей.

3.5. Крепление к стене осуществляется регулируемыми анкерными кронштейнами.

3.6. Элементы анкеровки выполнены двух видов: пробки и крюки с втулками. Вид анкерного крепления определяется требованиями заказчика.

3.7. Количество башмаков и винтовых опор определяется рельефом местности и требованием заказчика.

3.8. На рабочем и предохранительном ярусах устанавливаются продольные связи ограждений.

3.9. Применяются металлические ригели с деревянными настилами. Ригели настилов навешиваются на нижние связи смежных рам на ярусах, предусмотренных под настилы. Сначала укладываются металлические ригели, а затем укладывается деревянный настил.

3.10. Для защиты от атмосферных электрических разрядов конструкция оборудуется молниеприемником и заземлением.

Монтаж и демонтаж

4.1. Демонтаж и монтаж должны производиться под руководством ответственного производителя работ, который должен: а) изучить конструкцию; б) составить схему установки для конкретного объекта; в) составить перечень необходимых элементов; г) произвести приёмку комплекта со склада согласно перечню с отбраковкой повреждённых элементов.

4.2. Рабочие, монтирующие конструкцию, предварительно должны быть ознакомлены с устройством и проинструктированы о порядке монтажа и способах крепления к стене.

4.3 Конструкция должна монтироваться на спланированной и утрамбованной площадке, с которой должен быть предусмотрен отвод воды.

Площадка под установку должна быть горизонтальной в поперечном и продольном направлениях.

4.4 Подъём и спуск элементов должен производиться подъёмниками или другими подъёмными механизмами.

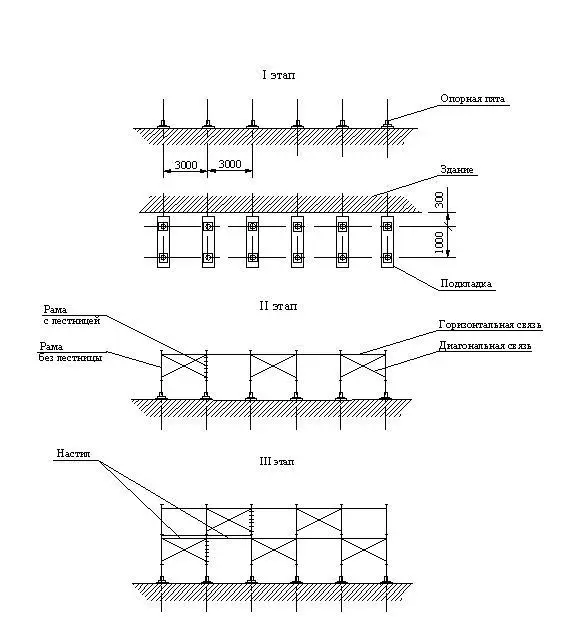

4.5 Монтаж производится по ярусам на всю длину монтируемого участка согласно схеме монтажа.

1 этап:

На подготовленной площадке установить деревянные подкладки и башмаки, при необходимости установить винтовые опоры. Опорные поверхности рам должны находиться строго в одной горизонтальной плоскости.

2 этап:

В башмаки установить две смежные рамы первого яруса, и соединить их горизонтальными и диагональными связями. Через шаг установить две смежные рамы и также соединить их связями и повторить эту операцию для набора необходимой длины.

3 этап:

Установить рамы второго яруса, соединить их связями, причём диагональные связи расположить таким образом, чтобы они были установлены в шахматном порядке. Для монтажа нужно использовать ригели, на которые укладываются деревянные настилы.

4.6. Рамы устанавливать по отвесу. Установку рам и закрепление к стене производить одновременно с монтажом.

4.7. Укладку настилов и установку связей ограждений следует производить одновременно.

4.8. Демонтаж допускается лишь после уборки с настилов остатков материалов, инвентаря и инструментов.

4.9. До начала демонтажа производитель работ обязан осмотреть конструкцию и проинструктировать рабочих о последовательности и приёмах разборки, а также о мерах, обеспечивающих безопасность работ.

4.10. Демонтаж следует начинать с верхнего яруса, в последовательности, обратной последовательности монтажа.

4.11. Демонтированные элементы перед перевозкой рассортировать, крупногабаритные элементы связать в пакеты, а малогабаритные и стандартные изделия складывать в ящики.

Эксплуатация

5.1. Металлические строительные приставные рамные конструкции допускаются в эксплуатацию только после окончания их монтажа, но не ранее сдачи по акту лицу, назначенному для приёмки главным инженером строительства с участием работника по технике безопасности.

5.2. При приёмке установленной конструкции в эксплуатацию проверяются:

- соответствие собранного каркаса монтажным схемам и правильность сборки узлов; - правильность и надёжность установки на основании; - правильность и надёжность крепления к стене; - наличие и надёжность ограждения, наличие двойного перильного ограждения в рабочих ярусах; - правильность установки молниеприемника и заземления; - обеспечение отвода воды от основания.

Особое внимание обратить на вертикальность стоек и надёжность крепления к стене.

5.3. Состояние конструкции должно ежедневно перед началом смены проверяться производителем работ или мастером, руководящим работами.

5.4. Настилы и лестницы следует систематически очищать от мусора, остатков материалов, снега, наледи, а зимой посыпать песком.

5.5. Нагрузки на настилы в процессе эксплуатации не должны превышать допустимых пределов.

В случае необходимости увеличения или изменения расположения нагрузок:

- прочность должна быть проверена расчётом; - провести испытания нагрузкой, на 25% превышающей указанную; - составить акт о проведении испытаний.

5.6. При подаче материалов башенным краном непосредственно к рабочим местам необходимо соблюдать следующие правила:

- во избежание ударов грузом, необходимо сначала производить подъём груза и передвижение крана, а затем поворот стрелы и плавное опускание груза; - на конструкции должен находиться сигнальщик, регулирующий подачу грузов подачей сигналов крановщику.

5.7. При подаче материалов стационарным подъёмником его каркас должен крепиться к стене независимо от конструкции.

Указание мер безопасности

6.1. Конструкция должна быть надёжно закреплена к стене по всей высоте. Произвольное снятие крепления не допускается. 6.2. Настил должен иметь ровную поверхность. 6.3. Подъём людей и спуск должен производиться только по лестницам, с внутренней стороны секций. 6.4. На видных местах должны быть вывешены плакаты со схемами перемещения людей, размещения грузов и величин допускаемых нагрузок. 6.5. Подача груза, превышающего допустимый проектом, запрещена. 6.6. Во избежание повреждения стоек, расположенных у проездов, необходима установка защитных устройств. 6.7. Линии электропередач, расположенные ближе 5 м, необходимо снять или заключить в деревянные короба. 6.8. Конструкция должна быть надёжно заземлена и оборудована грозозащитным устройством. При монтаже и демонтаже доступ людей в зону ведения работ, не занятых на этих работах, запрещён. 6.9. Кроме требований и мер безопасности настоящего паспорта необходимо также выполнять требования СНиП 111-4-80 «Техника безопасности в строительстве».

Транспортирование и хранение

7.1. Транспортирование может производиться транспортом любого вида в соответствии с действующими для данного вида транспорта правилами перевозки грузов.

7.2. Перед транспортированием элементы должны быть рассортированы по видам (рамы, помосты, стяжки, связи) и связаны в пакеты проволокой диаметром не менее 4 мм в две нитки со скруткой не менее 2‑х витков, а мелкие детали должны быть упакованы в ящики.

7.3. Не допускается сбрасывать элементы с транспортных средств при разгрузке.

7.4. Хранение должно осуществляться по группе хранения ОЖ 4 в соответствии с ГОСТ 15150-69.

7.5. При длительном хранении элементы должны быть уложены на подкладки, исключающие соприкосновение с грунтом.

7.6. Металлические поверхности, не имеющие лакокрасочных покрытий, при длительном хранении ДОЛЖНЫ подвергаться консервации солидолом С по ГОСТ 4366-75 или другой равноценной смазкой.

7.7. При транспортировании и хранении пакеты и ящики с элементами могут быть уложены друг на друга не более чем в три яруса.

Гарантии изготовителя

8.1. Предприятие-изготовитель гарантирует соответствие требованиям настоящего паспорта при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

8.2. Срок гарантии устанавливается 12 месяцев со дня поступления потребителю.

Приложения

Для краткосрочных проектов вы можете арендовать леса LSP-60 в различных комплектациях:

• с настилом 1 ярус – для работ на небольшой высоте;
• с настилом 2-3 яруса – оптимальный вариант для большинства задач;
• с настилом 4 и более ярусов – для высотных работ;
• без настилов – бюджетное решение, если настилы уже есть.
